日前，中建四局自主研發的C30綠色低碳自密實混凝土在華潤置地貴陽九悅綜合體項目成功應用，標志著中建四局成功突破綠色低碳混凝土關鍵控碳技術，在綠色低碳建筑材料關鍵技術研發與應用領域取得階段性成果。
此次成果應用是中建四局落實國務院《2030年前碳達峰行動方案》相關部署的有力實踐，中建四局加快向綠色生產方式轉變，提高綠色低碳設計引領能力，把綠色發展理念融入工程建設全過程，探索形成一套成熟的綠色發展模式。
C30綠色低碳自密實混凝土“綠色低碳自密實混凝土”，是指在混凝土生產、使用過程中，能夠直接或間接地降低二氧化碳排放的一種具有自密實性能的混凝土。主要技術包括膠凝材料復配技術、補償收縮技術、外加劑保坍技術等，可達到低碳自密實效果。
C30綠色低碳自密實混凝土為綠色低碳自密實混凝土的一種，是中建四局繼超長大跨度C50抗裂混凝土（2019年試驗成功）、C30配重混凝土（2020年試驗成功）、C130超高泵送混凝土（2021年試驗成功）應用后，積極落實國家“雙碳”發展戰略，加快綠色低碳轉型發展，在建筑材料轉型變革上取得的重要進展。截至目前，中建四局各項混凝土研究成果及技術已成功運用于哈大高鐵、印尼美加達、深圳京基100等多個國內外重點工程項目中。
C30綠色低碳自密實混凝土具無需振搗、自密成型、高強度、 節能環保等特點，采用全過程補償收縮技術，添加中建四局自主研發的高性能復合摻合料，在極大提高混凝土流動性與自密實性的同時，有效解決了混凝土早期收縮開裂問題。且C30綠色低碳自密實混凝土在原材料生產階段碳排放量僅為134.5kgCO?/m3，遠低于國家標準要求，（T/CBMF27—2018《預拌混凝土低碳產品評價方法及要求》中預拌混凝土低碳產品單位產品二氧化碳排放量限值≤240kgCO?/m3），切實做到了以科技創新引領節能降碳新業態，以更低能耗和碳排放來踐行高質量發展新要求。

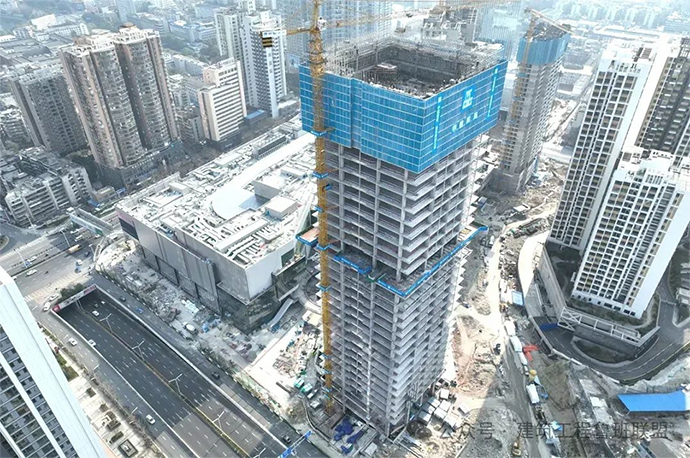

貴州省首個應用低碳自密實混凝土工程
長期以來，中建四局圍繞“綠色環保建材”等研究方向，先后完成了多項綠色建材、工業固廢循環應用技術的課題研究，取得了大量科技成果，承擔了“中國建筑土木工程材料重點實驗室”工業固廢資源化利用方向的建設任務，設“機制砂、磷石膏、鋼渣粉、砼智控”四個研發板塊，打造”精品機制砂及建材、磷石膏建材“等系列產品，致力于建成區域一流的固廢循環建材實驗室，助力中建集團綠色低碳產業發展。
此次成功應用的C30綠色低碳自密實混凝土，是中建四局依托“中國建筑土木工程材料重點實驗室”，在機制砂研發板塊的有力突破，并在中建四局華潤置地貴陽九悅綜合體項目實施應用。
華潤置地貴陽九悅綜合體項目位于貴州省貴陽市南明區，總建筑面積約27萬平方米，建設內容含一座購物中心和一座寫字樓，與甲秀樓、南明河、筑城廣場等老貴陽名片“新舊”對望，建成后將為貴陽市打造一個全新的集餐飲、娛樂、休閑、文化、休閑等元素為一體的高端城市綜合體。

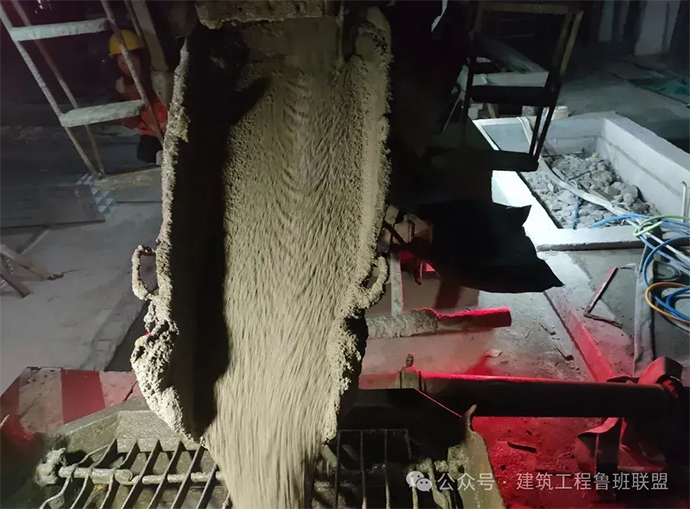

項目作為貴州省第一個應用低碳自密實混凝土的工程，施工環境嚴峻、樓板上空管線復雜、操作空間狹窄（空間高度僅1米~1.8米），中建四局采用C30綠色低碳自密實混凝土進行施工，不僅能夠承受較大的荷載，保證建筑物的結構安全，同時良好的抗凍性和抗滲性，讓建筑能夠在惡劣的環境下保持穩定的性能，混凝土的高流動度使得施工過程更加順暢，大大提高了施工效率和質量，降低碳排放量。
自密實混凝土技術
01-技術內容
自密實混凝土（Self-Compacting Concrete，簡稱SCC）具有高流動性、均勻性和穩定性，澆筑時無需或僅需輕微外力振搗，能夠在自重作用下流動并能充滿模板空間的混凝土，屬于高性能混凝土的一種。自密實混凝土技術主要包括：自密實混凝土的流動性、填充性、保塑性控制技術；自密實混凝土配合比設計；自密實混凝土早期收縮控制技術。
(1) 自密實混凝土流動性、填充性、保塑性控制技術
自密實混凝土拌合物應具有良好的工作性，包括流動性、填充性和保水性等。通過骨料的級配控制、優選摻合料以及高效（高性能）減水劑來實現混凝土的高流動性、高填充性。其測試方法主要有坍落擴展度和擴展時間試驗方法、J環擴展度試驗方法、離析率篩析試驗方法、粗骨料振動離析率跳桌試驗方法等。
(2) 配合比設計
自密實混凝土配合比設計與普通混凝土有所不同，有全計算法、固定砂石法等。配合比設計時，應注意以下幾點要求：
1) 單方混凝土用水量宜為160kg～180kg；
2) 水膠比根據粉體的種類和摻量有所不同，不宜大于0.45；
3) 根據單位體積用水量和水膠比計算得到單位體積粉體量，單位體積粉體量宜為0.16～0.23；
4) 自密實混凝土單位體積漿體量宜為0.32～0.40。
(3) 自密實混凝土自收縮
由于自密實混凝土水膠比較低、膠凝材料用量較高，導致混凝土自收縮較大，應采取優化配合比，加強養護等措施，預防或減少自收縮引起的裂縫。
02-技術指標
(1) 原材料的技術要求
1) 膠凝材料水泥選用較穩定的硅酸鹽水泥或普通硅酸鹽水泥；摻合料是自密實混凝土不可缺少的組分之一。一般常用的摻合料有粉煤灰、磨細礦渣、硅灰、粒化高爐礦渣粉、石灰石粉等，也可摻入復合摻合料，復合摻合料宜滿足《混凝土用復合摻合料》JG/T486中易流型或普通型Ⅰ級的要求。膠凝材料總量宜控制在400 kg/m3~550kg/m3。
2) 細骨料細骨料質量控制應符合《普通混凝土用砂、石質量及檢驗方法標準》JGJ52以及《混凝土質量控制標準》GB50164的要求。
3) 粗骨料粗骨料宜采用連續級配或2個及以上單粒級配搭配使用，粗骨料的最大粒徑一般以小于20mm為宜，盡可能選用圓形且不含或少含針、片狀顆粒的骨料；對于配筋密集的豎向構件、復雜形狀的結構以及有特殊要求的工程，粗骨料的最大公稱粒徑不宜大于16mm。
4) 外加劑
自密實混凝土具備的高流動性、抗離析性、間隙通過性和填充性這四個方面都需要以外加劑為主的手段來實現。減水劑宜優先采用高性能減水劑。對減水劑的主要要求為：與水泥的相容性好，減水率大，并具有緩凝、保塑的特性。
(2) 自密實性能主要技術指標
對于泵送澆筑施工的工程，應根據構件形狀與尺寸、構件的配筋等情況確定混凝土坍落擴展度。對于從頂部澆筑的無配筋或配筋較少的混凝土結構物（如平板）以及無需水平長距離流動的豎向結構物（如承臺和一些深基礎），混凝土坍落擴展度應滿足550~655mm；對于一般的普通鋼筋混凝土結構以及混凝土結構坍落擴展度應滿足660 ~755mm；對于結構截面較小的豎向構件、形狀復雜的結構等，混凝土坍落擴展度應滿足760m~850mm；對于配筋密集的結構或有較高混凝土外觀性能要求的結構，擴展時間T500（s）應不大于2s。其他技術指標應滿足《自密實混凝土應用技術規程》JGJ/T 283的要求。
03-適用范圍
自密實混凝土適用于澆筑量大，澆筑深度和高度大的工程結構；配筋密集、結構復雜、薄壁、鋼管混凝土等施工空間受限制的工程結構；工程進度緊、環境噪聲受限制或普通混凝土不能實現的工程結構。 |
